NETYS RT

Kesintisiz Güç Kaynakları /Socomec Kesintisiz Güç Kaynakları / 1 Faz - 1 Faz Online

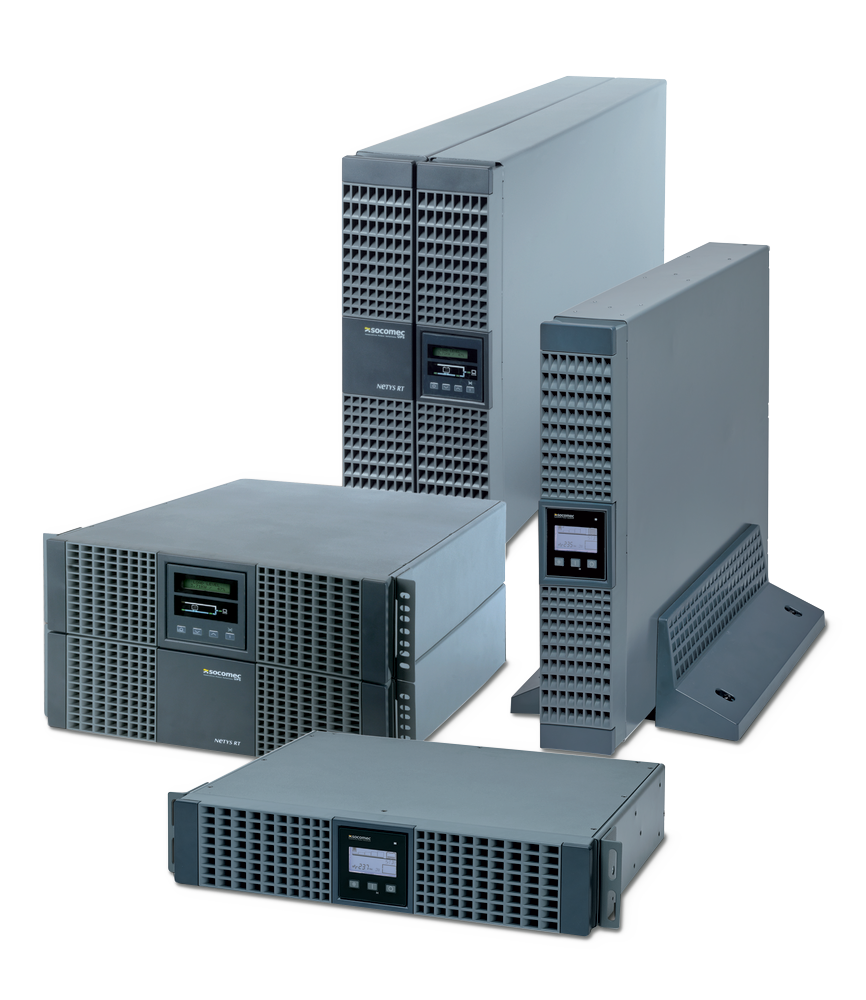

NETYS RT

Kullanıldığı Yerler
• Anahtarlama
• Depolama
• Sunucular ve ağ oluşturma cihazları
• VoIP iletişim sistemleri
• Yapısal kablolama sistemleri
• Kontrol sistemleri
• Video gözetim sistemleri

Avantajlari
Kurulumu basit
• IEC giriş ve çıkış bağlantıları (1100-3300 VA) veya dahili magnetotermal giriş anahtarına sahip (5000-11000 VA), terminal giriş ve çıkış bağlantıları.
• Rak kabinlere kurulum için kompakt taban alanı.
• Çekici tasarım.

Kullanımı kolay
• İlk başlangıçta hiçbir yapılandırma gerektirmez.
• LAN ağlarına veya Bina Yönetim Sistemlerine (BMS) entegre edilmek üzere geniş iletişim protokolü seçenekleri.
• UPS'in çalışma durumunu, uzmanlık seviyesi düşük kullanıcılar için dahi, anında gösteren sesli uyarıcılarla açık ve düzenli LED arayüzü (1100-3300 VA).
• 6 dilde menüsü olan LCD ekran (5000-11000 VA).

Pratik ihtiyaçları karşılar
• Şebeke güç kaynağındaki her türlü bozukluğu tamamen filtrelemek ve maksimum hizmet koruması sağlamak için, sinüzoidal dalga formuyla çevrimiçi çift dönüştürme teknolojisi.
• Her türlü destekleme süresi gerekliliklerini, kurulumdan sonra dahi karşılamak için modüler akü uzantısı (EBM).
• Bir modülün bozulması halinde dahi kritik hizmetlerin sürekliliğini en üst seviyeye çıkarmak için 1+1 paralel yedekli yapılandırma imkanı (5000-11000 VA).


Teknik Veriler
Dosyalar
Görseller
Diğer

Teknik Veriler

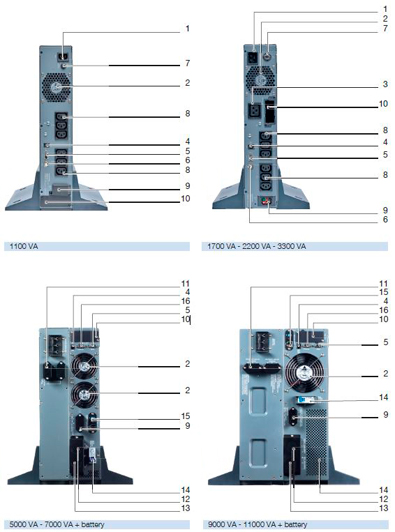

Bağlantılar

1. Şebeke giriş soketi (IEC 320)
2. Fan
3. Çıkış prizi (tam güç)
4. EPO (Acil Güç Kapatma) girişi
5. RS232 arayüzü (MODBUS protokolü)
6. USB portu
7. Giriş koruması
8. Çıkış soketleri (IEC 320 - 10 A);
9. Ek akü bağlantısı
10. Opsiyonel haberleşme kartları için yuva
11. Ek akü bağlantısı
12. Çıkış terminalleri
13. Giriş terminalleri
14. Giriş anahtarı
15. RJ45 LAN ethernet bağlantısı
16. Paralel port bağlantısı

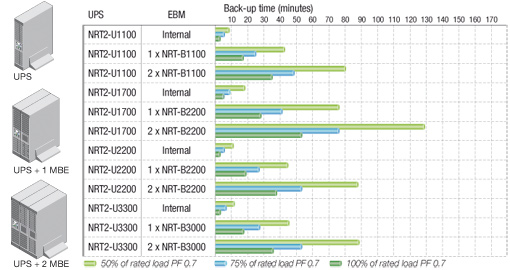

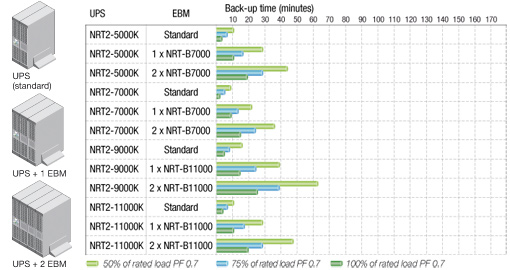

Akü uzantısı

Netys RT 1100-3300 VA - Akü uzantısı




Netys RT 5000-11000 VA - Akü uzantısı

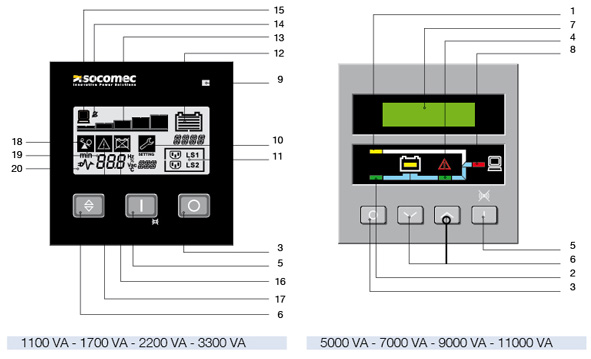

Kontrol paneli

1. Sarı LED yanar. Bypass modunda çalışma
2. Yeşil LED yanar. Şebeke sağlam
3. KAPATMA düğmesi
4. Yeşil LED yanar. Normal çalışma (çevirici hatta)
5. AÇMA / TEST ve sesli uyarı devre dışı bırakma düğmesi
6. Navigatör düğmesi
7. Alfanümerik LCD ekran
8. Yeşil LED yanar. Yükün durumu
9. Yük durumu
10. Yapılandırma


11. Programlanabilir prizler
12. Akü durumu
13. Yük seviyesi (5 adım)
14. Uyarı zili kapalı
15. Mevcut yük
16. Akü arızası / Aküyü değiştirin
17. Genel alarm
18. Aşırı yük
19. Giriş değeri
20. Normal mod / Akü modu (yanıp söner)






Teknik veriler



Güç1100 VA / 900 W1700 VA / 1350 W2200 VA / 1800 W3300 VA / 2700 W5000 VA / 4500 W7000 VA / 5400 W9000 VA / 7200 W11000 VA / 9000 W
MimariPFC girişi ve otomatik bypass ile On line - çift çevrim VFI
Paralel yedekli işlev----1+11+11+11+1
Giriş
Gerilim230 V (1 faz) 175÷280 V; %70 yükte 120 V'ye kadar 230 V (1 faz) 181÷280 V; %50 yükte 100 V'ye kadar
Frekans50/60 Hz +/-%10 (Otomatik Olarak Seçilebilir)
Güç faktörü / THDI>0.99 / <5%
Çikiş
Gerilim230 V (1 faz) seçilebilir 200 / 208 / 220 / 240 V - 50 veya 60 Hz ± %2 (± 0.05 Hz, akü modunda)
Güç faktörü0.9
@ 1000 VA		0.9
@ 1500 VA		0.9
@ 2000 VA		0.9
@ 3000 VA		0.9
@ 5000 VA		0.9
@ 6000 VA		0.9
@ 8000 VA		0.9
@ 10000 VA
Verimlilik%93'ye kadar on line mod
Aşırı yük kapasitesisürekli olarak %105'e kadar; %125 x 3 dk.; %150 x 30 sn.sürekli olarak %105'e kadar; %125 x 5 dk.; %150 x 30 sn.
Çıkış bağlantıları6 x IEC 320-C13 (10 A)6 x IEC 320-C13 (10 A) + 1 x IEC 320-C20 (16 A)terminaller
Akü
Standart otonomi(1)8128108686
Gerilim24 VDC48 VDC48 VDC72 VDC192 VDC192 VDC240 VDC240 VDC
Şarj süresi< %90 kapasiteye ulaşması için 3 s.< %90 kapasiteye ulaşması için 6 s.
İletişim
Mimik panelGrafik simgeli LCD6 Dilde menüsü olan LCD ekran
RS232 MODBUS protokolü• •••••••
USB HID protokolü••••----
WEB / SNMP (Ethernet RJ45bağlantı noktası)seçenekseçenekseçenekseçenek••••
COMM yuvası••••••••
Kuru kontak kartıseçenekseçenekseçenekseçenekseçenekseçenekseçenekseçenek
EPO girişi (RJ11 bağlantı noktası)••••••••
Paralel bağlantı noktası----••••
Standartlar
GüvenlikIEC/EN 62040-1, AS 62040.1.1, AS 62040.1.2
EMCIEC/EN 62040-2, AS 62040.2
PerformansIEC/EN 62040-3 (verimlilik bağımsız bir kurum tarafından test edilmiştir)
Ürün bildirimiCE, RCM (E2376)
Çevre
Çalışma ortamı sıcaklığı0°C ile +40 °C (en iyi akü ömrü için 15 °C ile 25 °C)
Bağıl Nem%5-95 yoğuşmasız
Gürültü seviyesi (ISO 3746)< 45 dBA<50 dBA< 55 dBA
Boyutlar ve ağirlik
Standart UPS boyutları G x D x Y89 x 333 x 440 mm89 x 430 x 440 mm89 x 608 x 440 mm177.5 x 670 x 440 mm261 x 623 x 440 mm
UPS RACK boyutu2U2U2U2U2U+2U2U+2U3U+3U3U+3U
Standart UPS ağırlığı13 kg18 kg19 kg30 kg15.5+40 kg16+40 kg19.5+66 kg20+66 kg
IP derecesiIP20
EBM modülü boyutu G x D x Y89 x 340 x 440 mm89 x 438 x 440 mm89 x 610 x 440 mm89 x 608 x 440 mm130.5 x 623 x 440 mm
EBM modülü RACK2U2U2U2U2U2U3U3U
EBM modülü ağırlığı16 kg29 kg29 kg43 kg40 kg40 kg66 kg66 kg

(1) nominal yükün %75'i, PF (Güç faktörü) 0.7.

Görseller

NETYS RT

Diğer

Ticari süreklilik için paralel yedekli işletim

En yüksek kullanılabilirlik seviyesine ulaşmak ve kritik hizmetlere güç sağlamak için, 3.3 kVA üstü NETYS RT UPS modülleri 1:1 yedeklilik için yapılandırılabilir.
Yedekli işletimin (1+1) anlamı: sistem, yükü korumak için gerekli olandan bir fazla UPS modülünü devreye sokar; bir arıza durumunda, çevrimiçi korumayı sürdürerek yük için yeterli güç besleme kapasitesini garanti eder.
Paralel teknolojisi, yük paylaşımı prensibine dayalıdır, burada her iki birim de daima çalışır durumda tutulur.
Yedekli bir yapılandırmada, toplam sistem kullanılabilirliği benzer teknoloji kullanan, geleneksel bir UPS sistemine göre çok daha yüksek olur.
1+1 yedekli yapılandırma, ilave devreler gerektirmez ve dolayısıyla gelecekte kurulabilir, bunun için sadece iki UPS modülü ve kablolama ile UPS tesisatının bakımını kolaylaştıran bir kolektör / manuel baypas modülü kullanılır.
Çözümü daha da akıcı kılmak için, ayrı bir akü veya paylaşımlı aküyle çalıştırmak da mümkündür, bu şekilde yüksek seviyede otonomi gerektiren uygulamalarda büyük fayda sağlanır.

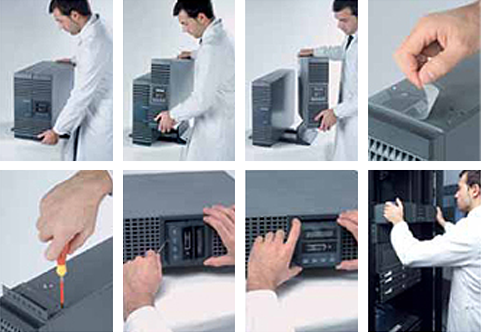

Kasadan Rak tipine monteli hale dönüştürülebilir
