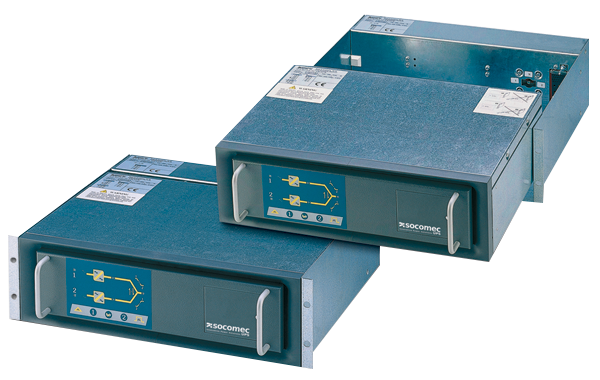

IT-SWITCH
Kesintisiz Güç Kaynakları /Socomec Kesintisiz Güç Kaynakları / Statik Transfer Sistemleri (STS)
Uygulamalar
Kritik görevler, BT ve telekomünikasyon ekipmanları için INTERNET sunucu alanında kalıcı yedekleme
Avantajlari
Yedeklilik için çift güç kaynağı
Çift güç kaynağı sistemine dayanır, IT-SWITCH voltaj kalitesini izler ve yükü otomatik olarak öncelikli kaynaktan yedek kaynağa, hiçbir kesinti olmaksızın, aktarır..
Kritik uygulamalar için hizmet devamlılığı
• Uygulamaya olabildiğince yakın konumlandırılan IT SWITCH, erişim imkanı yüksek bir mimari sağlar.
• Şunlara karşı koruma sağlar:
- ana güç kaynağı kesintisi,
- giriş korumada yapay trip,
- aynı kaynaktan sağlanan uygulamalardaki arızaların (örn. kısa-devre) sebep olduğu ortak etkileşim sonucu.
Standart transfer özellikleri
• Tercih edilen kaynak seçimi.
• Otomatik transfer.
• Manuel transfer.
• Kaynak çakışması olmadan transfer.
• Senkronize ve senkronize olmayan kaynak yönetimi (tamamen uyarlanabilir modlar).
• Çıkış hatasında transfer kilidi.
• Ayarlanabilir kaynaklar senkronizasyon toleransı.
• Tekrarlayan transferlerde otomatik yeniden başlatma ayarı kilitlemesi.
• Otomatik yeniden başlatma yapılandırması.
Standart mekanik özellikler
• 19" rack
Standart haberleşme özellikleri
• Komut ve kontrol mimik paneli.
• Kuru kontak arayüzü.
• MODBUS RTU (sadece RS485 seri portu).
Bakım
• “Çalışma anında değiştirilebilir” çıkartma modülü (model HA-E).
• Bakım Bypass'ı (model HA-E).
Teknik Veriler
| Model | HA 19" rack | HA-E 19” çıkartılabilir rack | |||
| Elektrik Özellikleri | |||||
|---|---|---|---|---|---|
| Nominal akım | 16 A | 16 A | 20 A | ||
| Nominal gerilim | tek fazlı 100 / 120 / 220 / 230 / 240 V | ||||
| Giriş gerilimi toleransı | ayarlanabilir (fabrika ayarı ±%15) | ||||
| Nominal frekans | 50 veya 60 Hz | ||||
| Frekans toleransı | ±%10 ayarlanabilir | ||||
| Kısa devre akımı | 20 / 15 In(1) | ||||
| Crest faktörü | 4'e kadar | ||||
| Bakım bypass'ı | |||||
|---|---|---|---|---|---|
| Transfer anahtarı | çift kutuplu (faz/nötr) | ||||
| Transfer modu | senkron/asenkron “break before make” | ||||
| Bağlantılar | |||||
|---|---|---|---|---|---|
| Terminal bloklarında giriş ve çıkış | - | • | |||
| IEC 16 A soketlerinde giriş ve çıkış | • | • | - | ||
| Çevre | |||||
|---|---|---|---|---|---|
| Çalışma ortamı sıcaklığı | 0 ile 40 °C arası | ||||
| Soğutma | Doğal | ||||
| Mekanik Özellikler | |||||
|---|---|---|---|---|---|
| Boyutlar G x D x Y | 446(2) x 310 x 131 mm | 449(2) x 400 x 133 mm | |||
| Ağırlık | 8.5 kg | 14 kg | |||
| Koruma derecesi | IP21 | ||||
(1) Modele bağlı.
(2) önden sabitleme yerleriyle 484 mm (19" rack entegre edilebilir).

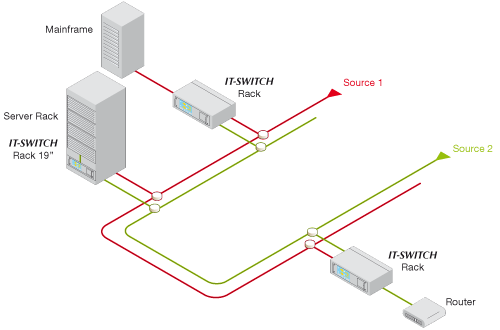

Dağitilan artiklik şemasi
