MOTOR SÜRÜCÜ ÇIKIŞ REAKTÖRLERİ
/
Değişken hız kontrollü motor sürücüler ile motor arasında kullanılır. Özellikle motorun sürücüden uzak olduğu ve uzun kabloların gerektiği uygulamalarda yarı iletkenlerin korunmasında kritik rol oynarlar. Ayrıca motor sürücüler tarafından üretilen gerilim harmonik seviyesini aşağıya çekerek aktif motor kullanım ömrünü uzatmayı hedeflerler.
Çalışma gerilimleri 1000V` a kadardır. 2000A` e kadar uzayan geniş bir alanda motor sürücü çıkış reaktörü üretimimiz mevcuttur.Reaktörtörün çıkış uçları klemensli, pabuçlu veya baralı olabilir.
Motor sürücü çıkış reaktörlerimiz Avrupa standardlarına uygun ve CE işaretlidirler. Ayrıca ISO9001 kalite yönetim sistemi altında üretilmektedir.
GENEL ÖZELLİKLER
• Yüksek manyetik geçirgenlikli demir nüve
• Müşteri talebine uygun olarak bakır ve aluminyum sarım
• Yüksek linearite
• Değişik anahtarlama frekans özellikli tasarım
• Üstün ısıl tasarım
• Sessiz çalışma ve neme karşı koruma için vakumda vernikleme
• CE işaretli ve EN 61558-2-20 standartları ile uyumlu
• ISO 9001 kalite yönetim sistemi altında üretim
Teknik Veriler
ELEKTRİKSEL DEĞERLER
| ERM 400/8/4 | 8 | 4 | 1.75 | 32.4 | 1.4 |
| ERM 400/10/5 | 10 | 5 | 1.44 | 38.4 | 1.4 |
| ERM 400/20/10 | 20 | 10 | 0.74 | 51.3 | 1.5 |
| ERM 400/24/11 | 24 | 11 | 0.59 | 56.49 | 2.8 |
| ERM 400/30/15 | 30 | 15 | 0.45 | 58.8 | 2.9 |
| ERM 400/50/22 | 50 | 22 | 0.3 | 95.4 | 4.9 |
| ERM 400/60/30 | 60 | 30 | 0.24 | 81.9 | 6.4 |
| ERM 400/75/37 | 75 | 37 | 0.2 | 90.03 | 7.8 |
| ERM 400/90/45 | 90 | 45 | 0.16 | 100.5 | 9.1 |
| ERM 400/12/5.5 | 12 | 5.5 | 1.15 | 44.1 | 1.4 |
| ERM 400/110/55 | 110 | 55 | 0.13 | 141.9 | 10.9 |
| ERM 400/120/60 | 120 | 60 | 0.12 | 142.2 | 11.0 |
| ERM 400/16/7.5 | 16 | 7.5 | 0.92 | 50.4 | 1.5 |
| ERM 400/150/75 | 150 | 75 | 0.09 | 189 | 13.4 |
| ERM 400/180/90 | 180 | 90 | 0.08 | 190.2 | 16.7 |
| ERM 400/200/100 | 200 | 100 | 0.075 | 197.4 | 18.9 |
| ERM 400/250/110 | 250 | 110 | 0.05 | 212.4 | 19.4 |
| ERM 400/300/132 | 300 | 132 | 0.046 | 256.2 | 29.2 |
| ERM 400/350/160 | 350 | 160 | 0.042 | 267 | 29.5 |
| ERM 400/37/18.5 | 37 | 18.5 | 0.48 | 68.1 | 4.3 |
| ERM 400/400/200 | 400 | 200 | 0.037 | 286.2 | 33.4 |
| ERM 400/500/250 | 500 | 250 | 0.029 | 421.8 | 42.0 |
| ERM 400/600/300 | 600 | 300 | 0.023 | 431.7 | 54.1 |
| ERM 400/700/315 | 700 | 315 | 0.021 | 434.7 | 54.3 |
| ERM 400/800/400 | 800 | 400 | 0.018 | 442.8 | 54.7 |
| ERM 400/900/450 | 900 | 450 | 0.016 | 450.3 | 56.3 |
| ERM 400/1000/500 | 1000 | 500 | 0.014 | 477.9 | 57.0 |
| ERM 400/1200/600 | 1200 | 600 | 0.011 | 675 | 73.0 |

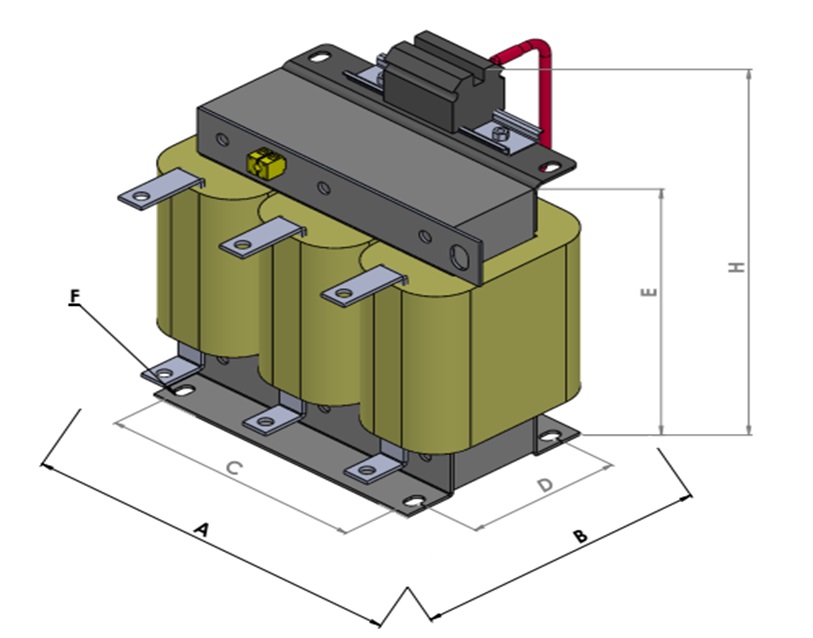

ÖLÇÜSEL DEĞERLER
| ERM 400/10/5 | 120 | 75 | 90 | 53 | 5X10 | ||
| ERM 400/1000/500 | 360 | 270 | 265 | 160 | 395 | 10X15 | |
| ERM 400/110/55 | 240 | 158 | 185 | 83 | 205 | 10X15 | |
| ERM 400/12/5.5 | 120 | 75 | 90 | 53 | 5X10 | ||
| ERM 400/120/60 | 240 | 158 | 185 | 83 | 205 | 10X15 | |
| ERM 400/1200/600 | 420 | 275 | 315 | 165 | 425 | 15X21 | |
| ERM 400/150/75 | 240 | 168 | 185 | 93 | 205 | 10X15 | |
| ERM 400/16/7.5 | 120 | 75 | 90 | 53 | 5X10 | ||
| ERM 400/180/90 | 240 | 178 | 185 | 103 | 205 | 10X15 | |
| ERM 400/20/10 | 120 | 85 | 90 | 63 | 5X10 | ||
| ERM 400/200/100 | 264 | 192 | 200 | 110 | 243 | 10X15 | |
| ERM 400/24/11 | 150 | 80 | 110 | 60 | 5X10 | ||
| ERM 400/250/110 | 264 | 192 | 200 | 110 | 243 | 10X15 | |
| ERM 400/30/15 | 150 | 80 | 110 | 60 | 5X10 | ||
| ERM 400/300/132 | 300 | 202 | 224 | 120 | 255 | 10X15 | |
| ERM 400/350/160 | 300 | 202 | 224 | 120 | 255 | 10X15 | |
| ERM 400/37/18.5 | 150 | 95 | 110 | 75 | 5X10 | ||
| ERM 400/400/200 | 300 | 214 | 224 | 132 | 255 | 10X15 | |
| ERM 400/50/22 | 180 | 91 | 135 | 71 | 5X10 | ||
| ERM 400/500/250 | 360 | 220 | 265 | 130 | 305 | 10X15 | |
| ERM 400/60/30 | 180 | 101 | 135 | 81 | 5X10 | ||
| ERM 400/600/300 | 360 | 270 | 265 | 160 | 305 | 10X15 | |
| ERM 400/700/315 | 360 | 270 | 265 | 160 | 305 | 10X15 | |
| ERM 400/75/37 | 180 | 161 | 135 | 91 | 155 | 5X10 | |
| ERM 400/8/4 | 120 | 75 | 90 | 53 | 5X10 | ||
| ERM 400/800/400 | 360 | 270 | 265 | 160 | 305 | 10X15 | |
| ERM 400/90/45 | 180 | 170 | 135 | 100 | 155 | 5X10 | |
| ERM 400/900/450 | 360 | 270 | 265 | 160 | 305 | 10x15 |
